在光泵磁力仪、精密测时仪器、高精度测速设备、频率输出型测温系统和单光子计数等场景中，频率信号往往是物理量进入数字系统的第一步。传感单元输出的一串 TTL 方波脉冲，背后可能对应磁场变化、时间基准、转速状态、温度变化或光子计数率。只有把这些脉冲稳定采集、精确计数，并转换成可直接调用的频率数据，后端算法、系统控制和数据分析才有可靠基础。
针对 TTL 方波脉冲精准测频的实际需求，今天我们向大家隆重介绍一款小型化、低功耗和易集成全新产品——单通道计数器模块（LFC-01）。

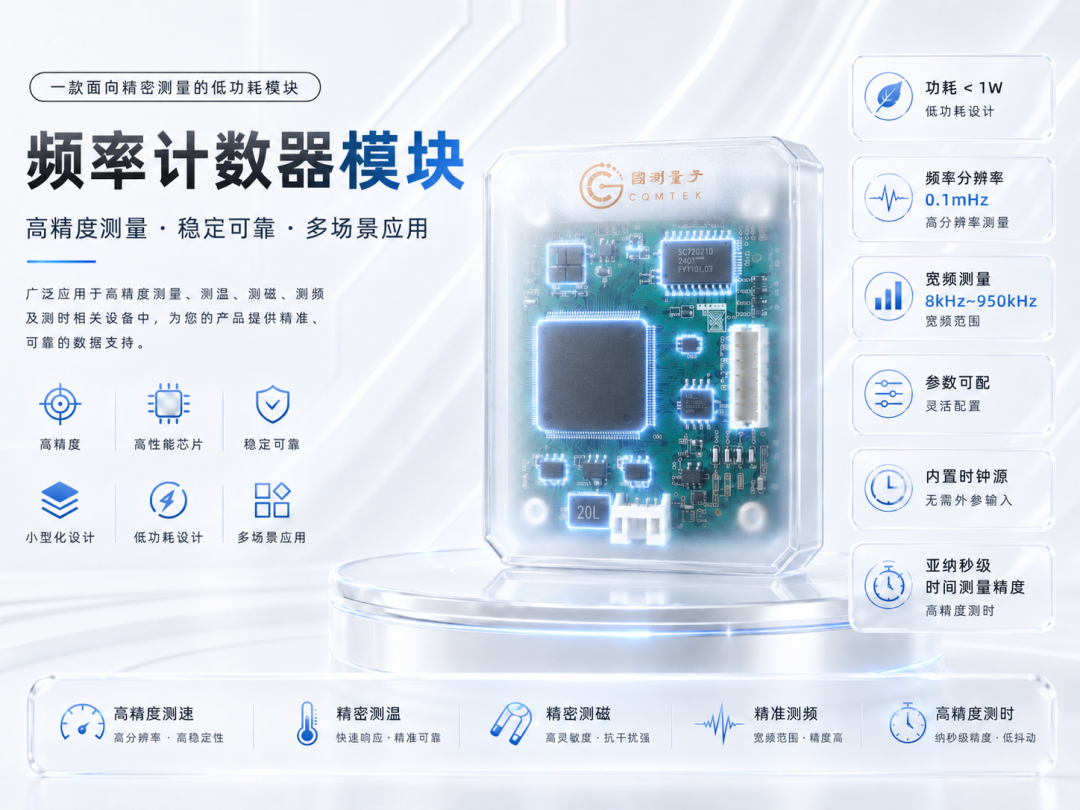

LFC-01频率计数器模块概览
模块简介
该模块以 TTL 方波脉冲频率测量为核心，支持 1 路 TTL 方波输入和 1 路 RS422/RS485 串口输出，可将输入脉冲转换为高分辨率频率值，为各类嵌入式测控设备提供稳定的频率采集能力。
模块内置时钟源，无需外部参考输入即可实现 0.1 mHz 数据分辨率输出；采样频度支持1/10/20/50/100 Hz 配置，并具备多模块同步采集控制接口。相比传统台式频率计，LFC-01更适合作为系统内部的频率采集前端，直接嵌入磁力仪、测时设备、测速终端、传感器采集节点和长期在线监测设备中。
它的价值不只在于“计数”，更在于把原本分散的脉冲信号整理成稳定、连续、可传输的频率数据，帮助系统快速完成状态判断、物理量反演、设备调试和长期趋势监测。
核心特征
●高分辨率输出：频率数据分辨率达到 0.1 mHz，微小频率变化轻松监测。
●宽频率输入范围：支持 8 kHz ~ 950 kHz TTL 方波输入，也可按您的需求定制其他频率范围。
●低功耗设计：常温功耗不超过1 W，非常适合便携式和长期在线设备。
●接口易集成：支持 RS422/RS485 串口输出，上位机、测控主板或嵌入式系统均可接入。
●无需外部参考：板内内置时钟源，大幅降低了连接复杂度。
●支持同步采集：具备多模块同步采集控制接口，便于多通道系统扩展。
性能实测
该产品在实际测量中表现出了非常优异的性能。使用信号产生器产生 70.401234 kHz 脉冲频率信号，送入计数器模块后，以 10 Hz 采样频度进行测量。
测试共采集 75,206 点，采样时间间隔为 0.1 s，时间跨度 7,520.5 s。实测结果显示：
●峰峰值：5.95 mHz
●标准差：0.445 mHz
●测量曲线整体保持稳定，能够清晰反映输入频率的微小变化

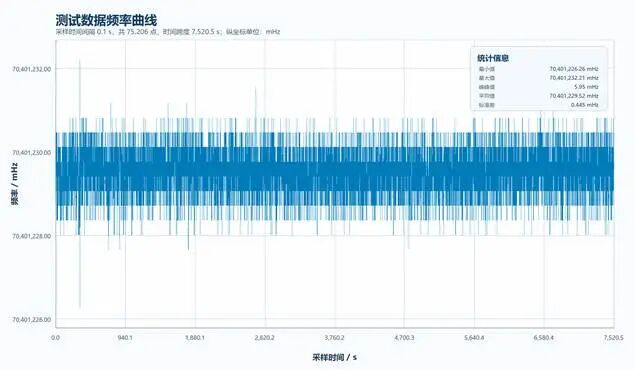

频率测量稳定性测试曲线
测试结果说明，LFC-01不仅具备高分辨率输出能力，也适合长时间连续监测场景，可为后端算法提供稳定的数据输入。
典型应用：用于光泵磁力仪频率采集
在光泵磁力仪系统中，被测磁场信息通常会体现在信号频率变化中。传感单元输出的 TTL 脉冲信号需要被稳定采集，并转换为高分辨率频率数据，进一步支撑磁场反演、状态监测、系统调试和闭环控制。
LFC-01可作为磁力仪系统中的频率计数核心模块，位于传感单元与上位机/控制器之间，将脉冲信号转换为连续的频率数据流。
对于便携式磁力仪、阵列式磁传感系统和需要长时间连续监测的磁测设备而言，模块的小尺寸、低功耗和同步采集能力，可以降低硬件集成难度，也便于后续多通道扩展。
客户实测一：最小分辨率模拟测试
测试条件：信号源 TTL 方波输入；信号源输出频率为 175.1234567 kHz，并直接折算为磁场值（磁场值 = 频率值 / 3.49857）。上位机采集计数器串口输出的 10 Hz 数据。
测试结果：折算到磁场值后，最小分辨率为 0.1 pT，30 秒内最大峰峰值为 0.5 pT。

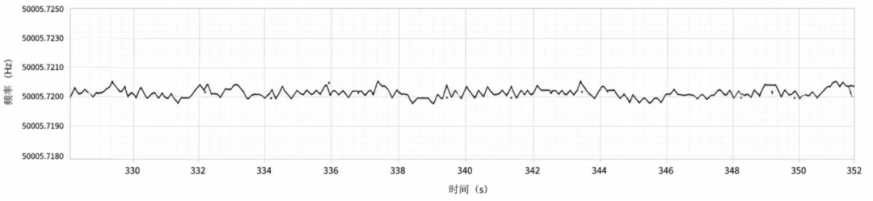

最小分辨率模拟测试结果
客户实测二：磁力仪真实场景模拟测试
测试条件：磁力仪进入正常稳态运行，使用信号源模拟磁场信号，信号强度达到正常光强，磁力仪输出 TTL 信号连接计数器，采集计数器串口输出的 10 Hz 数据。
测试结果：短时最小峰峰值为 5 pT，30 秒最大峰峰值小于 10 pT，平均约为 7–8 pT。

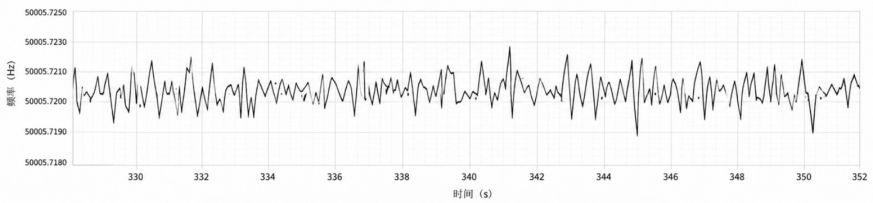

磁力仪真实场景模拟测试结果
这些结果表明，对于需要小型化、低功耗和高稳定数据采集能力的磁力仪产品，LFC-01能够降低系统集成难度，提高测试、调试和长期运行的效率。
更多应用场景
作为通用频率采集前端，LFC-01可以拓展到多类精密测控和工业测量系统中。只要系统输出的是 TTL 方波脉冲，并且需要稳定、连续、高分辨率的频率读数，该模块即可完成前端计数与数据输出。
1. 精密测时与时频设备
用于时基信号、脉冲重复频率、设备同步信号等频率数据采集。适合便携式测时仪器、实验室测试装置、设备状态监测和生产校准系统。
2. 高精度测速与运动状态监测
用于编码器、霍尔传感器、光电测速器、转台或电机输出的脉冲频率测量。通过频率与转速、线速度之间的换算，可实现转速监测、运动状态判断和异常波动分析。高分辨率计数能力有助于捕捉低速段、小幅波动和长时间运行趋势。
3. 频率输出型测温与传感器采集
LFC-01还适合对体积、功耗和长期稳定性有要求的嵌入式仪器，如测温、压力、流量或其他物理量传感器等。该产品将这类频率信号转换为稳定数字量，方便后端完成温度、压力、流量等物理量换算。
4. 单光子计数率与弱信号脉冲监测
LFC-01还适合光电探测实验、弱光测试系统和光路调试过程中的计数率变化观察。连续输出的频率数据可帮助研发人员判断系统稳定性、信号漂移和外界扰动影响。
5. 嵌入式测控与物联网终端
LFC-01还适合嵌入长期在线监测设备、远程传感节点和现场测控终端。RS422/RS485 接口适合工业现场或设备内部的可靠通信。对于需要批量部署的仪器设备，可降低整机硬件设计和调试成本。
6. 生产测试、校准与老化平台
LFC-01还可用于产线测试、设备出厂校准、长时间老化测试中的频率稳定性记录。可对被测设备的频率输出进行持续采样，辅助判断一致性、稳定性和异常波动。串口输出的数据非常便于接入自动化测试软件，形成可追溯的测试记录。
结语
在精密测控系统中，频率信号不仅是基础计量参数，也是状态监测、闭环控制和物理量反演的重要数据来源。频率采集的稳定性、分辨率和长期一致性，直接影响后端算法的数据可信度与系统整体测量性能。
LFC-01单通道计数器模块面向 TTL 方波脉冲频率测量，集成内置时钟源、0.1 mHz 数据分辨率、RS422/RS485 串口输出以及低功耗、小尺寸等特性，可作为精密仪器和嵌入式测控设备中的频率采集前端，为光泵磁力仪、精密测时、测速、频率型传感器采集、单光子计数率监测以及生产测试等场景提供稳定可靠的数据支撑。
联系我们，即刻获取更多产品信息吧！
