Name: T45 系列芯片原子钟
Brand: 国测量子

产品概览

T45 系列国产化 CPT 芯片原子钟，安装尺寸、引脚定义和通信协议兼容 Microchip SA.45s 芯片原子钟。比肩传统铷钟的精度和小于 130mW 超低功耗的特性，使其特别适合海底油气勘探节点（OBN）、地震传感器、智能电网、单兵电子对抗、GNSS 接收机、无人机等领域的应用。

外形接口 41×35×12mm，小型引脚封装。

接口定义 LOCK、串口、1PPS 与 10MHz。

工作条件 ≤4 分钟锁定，支持宽温定制。

应用领域

海底油气勘探节点

地震传感器

智能电网

单兵电子对抗

GNSS 接收机

无人机

技术指标

≤130mW常温 稳态功耗

≤40g 重量

10MHz 输出频率

≤50ns 1PPS 同步误差

技术参数

产品指标

产品指标参数表
指标	参数
型号	T45
尺寸	41×35×12mm，公差±0.5mm
重量	≤40g
电源电压	+3.3Vdc
启动功耗	≤200mW
稳态功耗（常温）	≤130mW
输出信号特性 / 输出频率	10MHz
输出信号特性 / 波形	方波
输出信号特性 / 电平	3.3V
输出信号特性 / 单边带相位噪声 10Hz	≤-80dBc/Hz
输出信号特性 / 单边带相位噪声 100Hz	≤-113dBc/Hz
输出信号特性 / 单边带相位噪声 1kHz	≤-125dBc/Hz
输出信号特性 / 单边带相位噪声 10kHz	≤-135dBc/Hz
频率特性 / 频率稳定度 δy(1s)	3E-10

型号

参数: T45

尺寸

参数: 41×35×12mm，公差±0.5mm

重量

参数: ≤40g

电源电压

参数: +3.3Vdc

启动功耗

参数: ≤200mW

稳态功耗（常温）

参数: ≤130mW

输出信号特性 / 输出频率

参数: 10MHz

输出信号特性 / 波形

参数: 方波

输出信号特性 / 电平

参数: 3.3V

输出信号特性 / 单边带相位噪声 10Hz

参数: ≤-80dBc/Hz

输出信号特性 / 单边带相位噪声 100Hz

参数: ≤-113dBc/Hz

输出信号特性 / 单边带相位噪声 1kHz

参数: ≤-125dBc/Hz

输出信号特性 / 单边带相位噪声 10kHz

参数: ≤-135dBc/Hz

频率特性 / 频率稳定度 δy(1s)

参数: 3E-10

产品指标（续）

产品指标续表
指标	参数
频率特性 / 频率稳定度 δy(100s)	3E-11
频率特性 / 频率稳定度 δy(1000s)	1E-11
频率特性 / 频率漂移率（开机 1d 后）	3E-11/天
频率特性 / 出厂频率准确度	±5E-11
频率特性 / 频率温度特性	≤1E-9（全工作温度范围）
开机&锁定 / 常温锁定时间	≤4分钟
开机&锁定 / 锁定指示：锁定	0V~0.4V
开机&锁定 / 锁定指示：未锁定	2.2V~3.4V
同步与守时 / 1PPS 同步误差	≤50ns
同步与守时 / 守时性能（驯服 1d，守时 1d）	≤5μs
环境适应性 / 工作温度	-10℃~70℃ / -40℃~70℃ / -40℃~80℃ 可定制
环境适应性 / 存储温度	-55℃~+85℃
环境适应性 / 磁场	≤2Gauss
MTBF	≥100000h

频率特性 / 频率稳定度 δy(100s)

参数: 3E-11

频率特性 / 频率稳定度 δy(1000s)

参数: 1E-11

频率特性 / 频率漂移率（开机 1d 后）

参数: 3E-11/天

频率特性 / 出厂频率准确度

参数: ±5E-11

频率特性 / 频率温度特性

参数: ≤1E-9（全工作温度范围）

开机&锁定 / 常温锁定时间

参数: ≤4分钟

开机&锁定 / 锁定指示：锁定

参数: 0V~0.4V

开机&锁定 / 锁定指示：未锁定

参数: 2.2V~3.4V

同步与守时 / 1PPS 同步误差

参数: ≤50ns

同步与守时 / 守时性能（驯服 1d，守时 1d）

参数: ≤5μs

环境适应性 / 工作温度

参数: -10℃~70℃ / -40℃~70℃ / -40℃~80℃ 可定制

环境适应性 / 存储温度

参数: -55℃~+85℃

环境适应性 / 磁场

参数: ≤2Gauss

MTBF

参数: ≥100000h

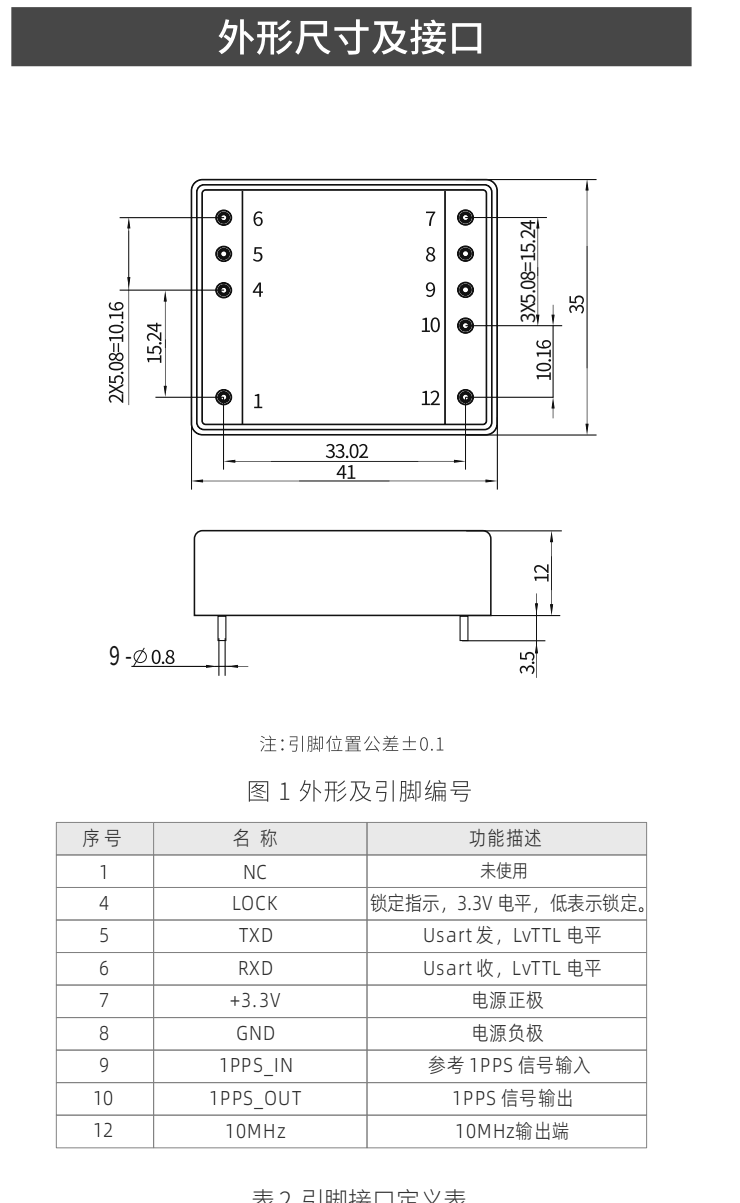

外形尺寸及接口

外形尺寸及接口参数表
项目	参数
外形尺寸	41×35×12mm
引脚规格	9-φ0.8
引脚长度	3.5mm
引脚位置公差	±0.1

外形尺寸

参数: 41×35×12mm

引脚规格

参数: 9-φ0.8

引脚长度

参数: 3.5mm

引脚位置公差

参数: ±0.1

引脚接口定义

引脚接口定义参数表
序号	名称	功能描述
1	NC	未使用
4	LOCK	锁定指示，3.3V 电平，低表示锁定。
5	TXD	Usart 发，LvTTL 电平
6	RXD	Usart 收，LvTTL 电平
7	+3.3V	电源正极
8	GND	电源负极
9	1PPS_IN	参考 1PPS 信号输入
10	1PPS_OUT	1PPS 信号输出
12	10MHz	10MHz 输出端

1

名称: NC
功能描述: 未使用

4

名称: LOCK
功能描述: 锁定指示，3.3V 电平，低表示锁定。

5

名称: TXD
功能描述: Usart 发，LvTTL 电平

6

名称: RXD
功能描述: Usart 收，LvTTL 电平

7

名称: +3.3V
功能描述: 电源正极

8

名称: GND
功能描述: 电源负极

9

名称: 1PPS_IN
功能描述: 参考 1PPS 信号输入

10

名称: 1PPS_OUT
功能描述: 1PPS 信号输出

12

名称: 10MHz
功能描述: 10MHz 输出端

T45 系列芯片原子钟
