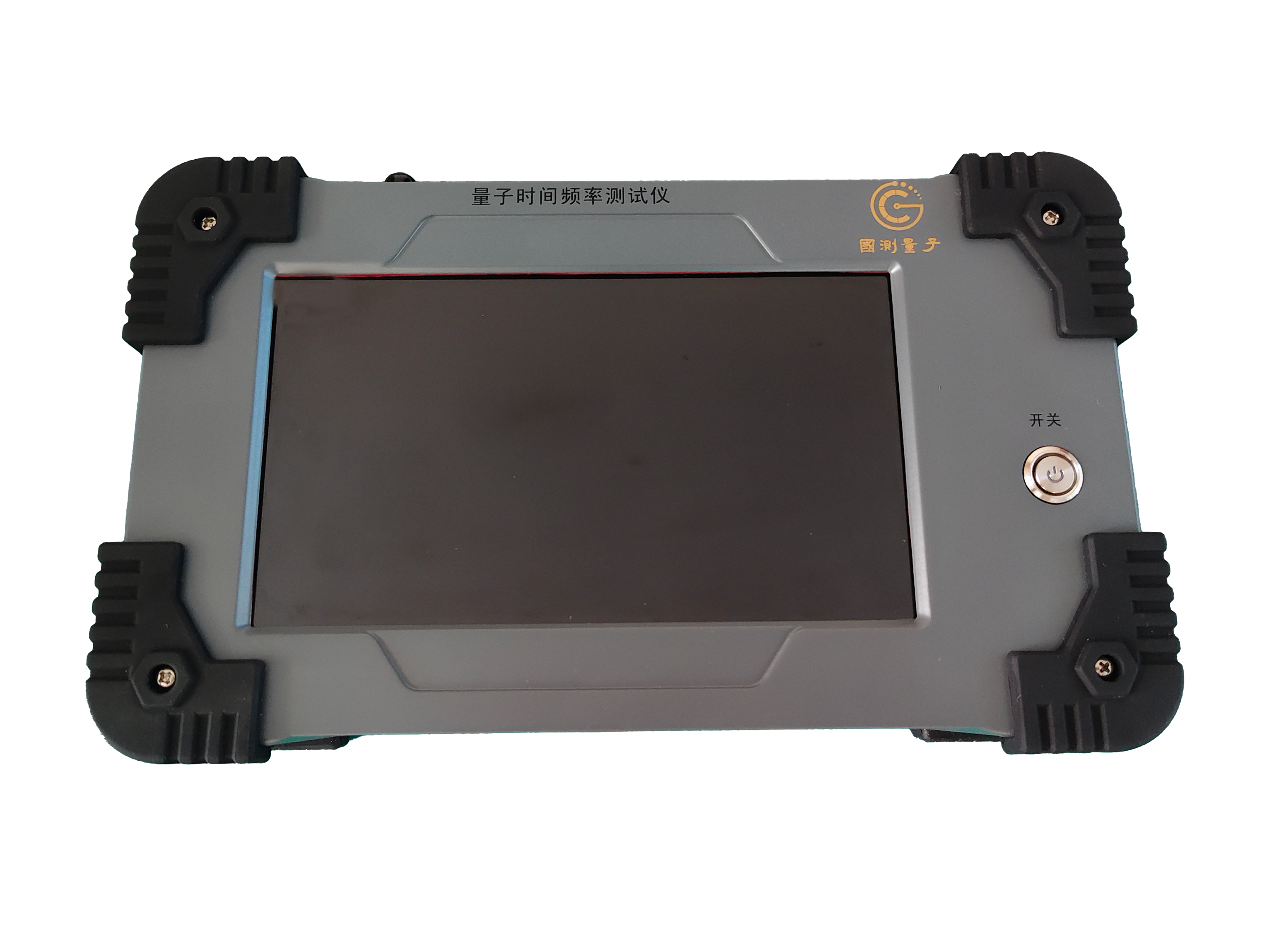

产品概览
量子时间频率测试仪内置 GNSS 接收机和高稳定原子时钟，可由卫星或外部参考进行驯服，同时提供高精度 10MHz 基准输出。设备支持 1PPS、1PPM、1PPH、IRIG-B、NTP、PTP 等时频信号测量，具备多通道同步采集、自动时差比对、数据保存和现场显示能力。
应用领域
计量检测机构
时频设备研发机构
航空航天单位
高校与科研院所
授时系统运维单位
可拖动卡片或使用左右箭头切换，键盘聚焦后可按方向键浏览。
技术指标
技术参数
测量指标
| 参数 | 数值 |
|---|---|
| 时间/时码测量分辨率 | 优于100ps |
| 频率稳定度测量底噪 | ≤1E-12/1s |

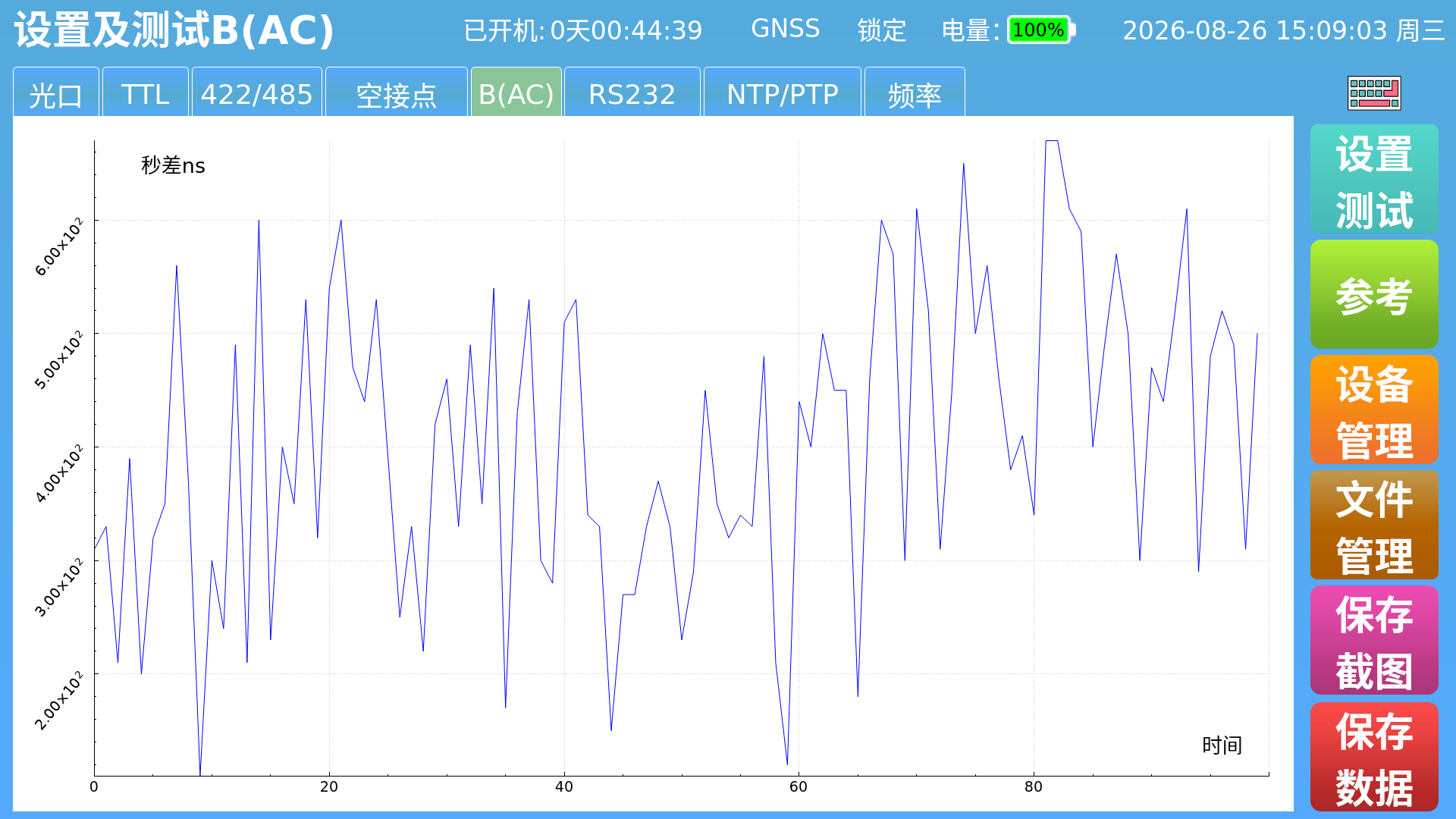

| B（AC）码时差测量 | ≤1μs |

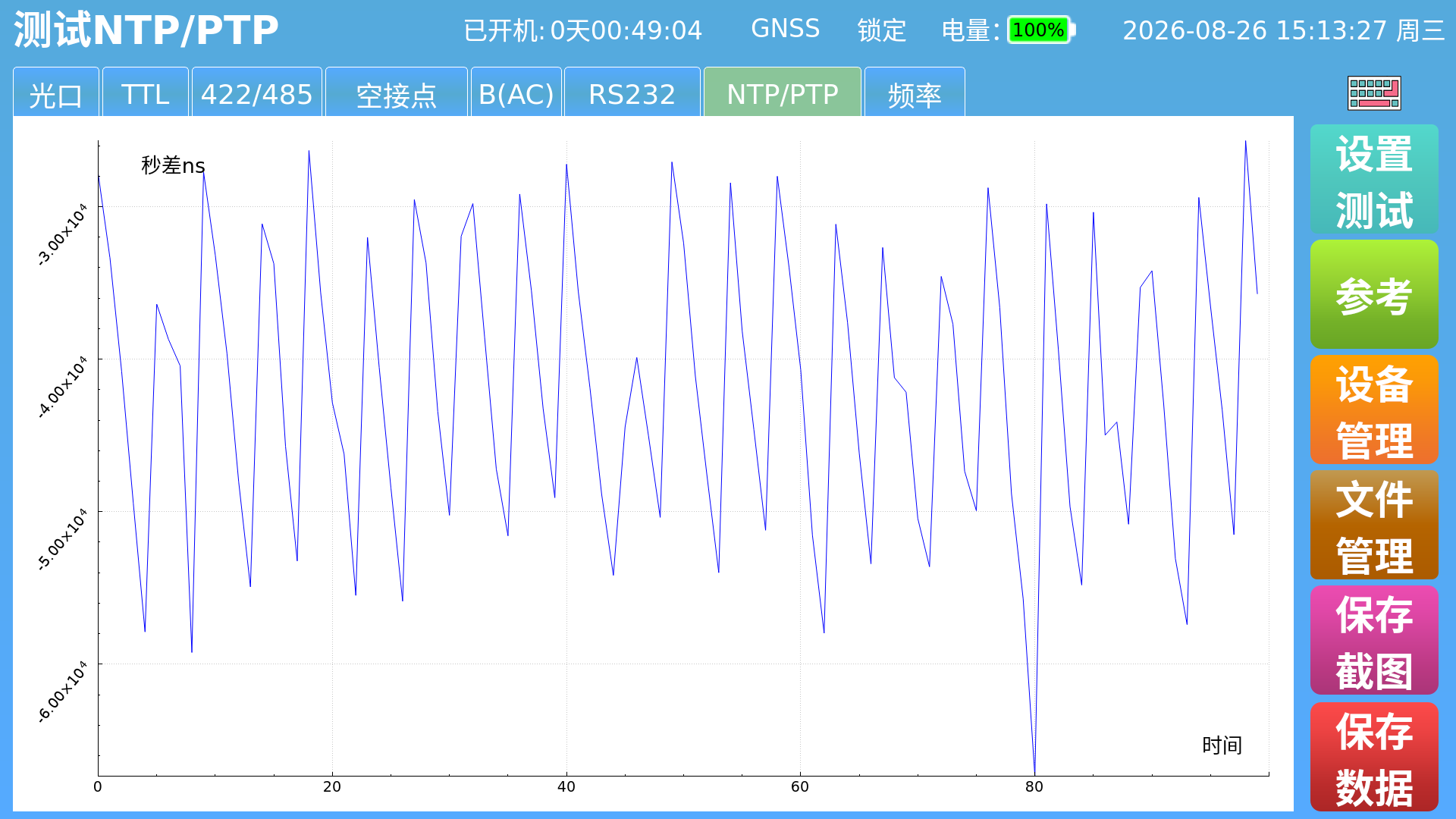

| PTP时间戳测量 | ≤8ns |
| NTP测量 | ≤10ns |
时间/时码测量分辨率
- 数值
- 优于100ps
频率稳定度测量底噪
- 数值
- ≤1E-12/1s
B（AC）码时差测量
- 数值
- ≤1μs
PTP时间戳测量
- 数值
- ≤8ns
NTP测量
- 数值
- ≤10ns
输入输出
| 接口 | 说明 |
|---|---|
| 卫星输入 | BNC |
| 10MHz输入 | ≥7dBm，BNC |
| 1PPS/1PPM/1PPH/B（DC）输入 | TTL/RS422，BNC |
| B（AC）输入 | 正弦波，BNC |
| NTP/PTP输入 | RJ45/SFP |

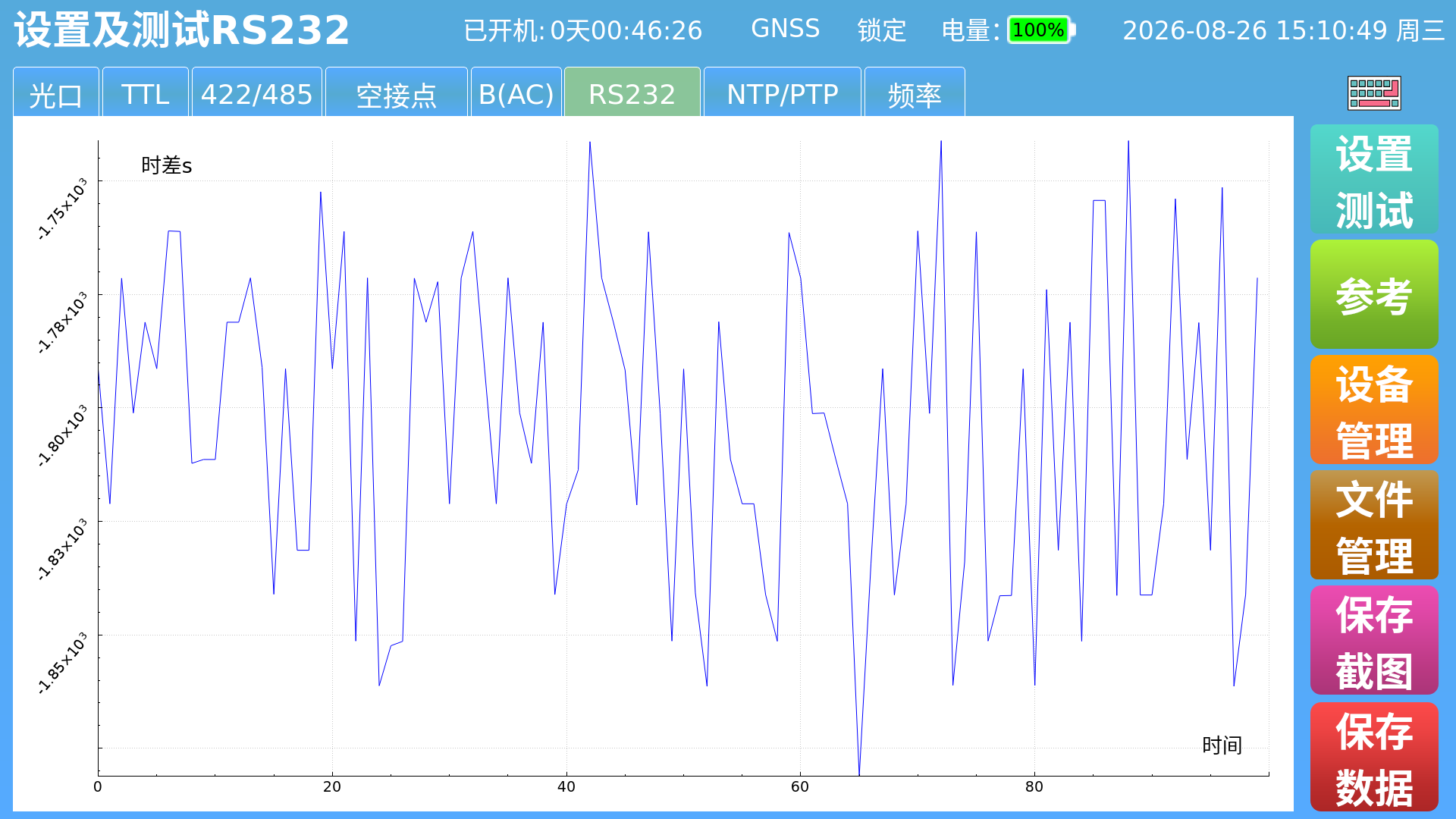

| TOD输入 | RS232，DB9 |
| 10MHz输出 | ≥7dBm，SMA |
| 网络监控 | RJ45 |
卫星输入
- 说明
- BNC
10MHz输入
- 说明
- ≥7dBm，BNC
1PPS/1PPM/1PPH/B（DC）输入
- 说明
- TTL/RS422，BNC
B（AC）输入
- 说明
- 正弦波，BNC
NTP/PTP输入
- 说明
- RJ45/SFP
TOD输入
- 说明
- RS232，DB9
10MHz输出
- 说明
- ≥7dBm，SMA
网络监控
- 说明
- RJ45
结构与环境
| 参数 | 数值 |
|---|---|
| 尺寸 | 240×140×78mm |
| 重量 | ≤2kg |
| 电源与功耗 | AC 220V，≤70W |
| 工作温度 | -20℃～+50℃ |
| 储藏温度 | -45℃～+80℃ |
尺寸
- 数值
- 240×140×78mm
重量
- 数值
- ≤2kg
电源与功耗
- 数值
- AC 220V，≤70W
工作温度
- 数值
- -20℃～+50℃
储藏温度
- 数值
- -45℃～+80℃

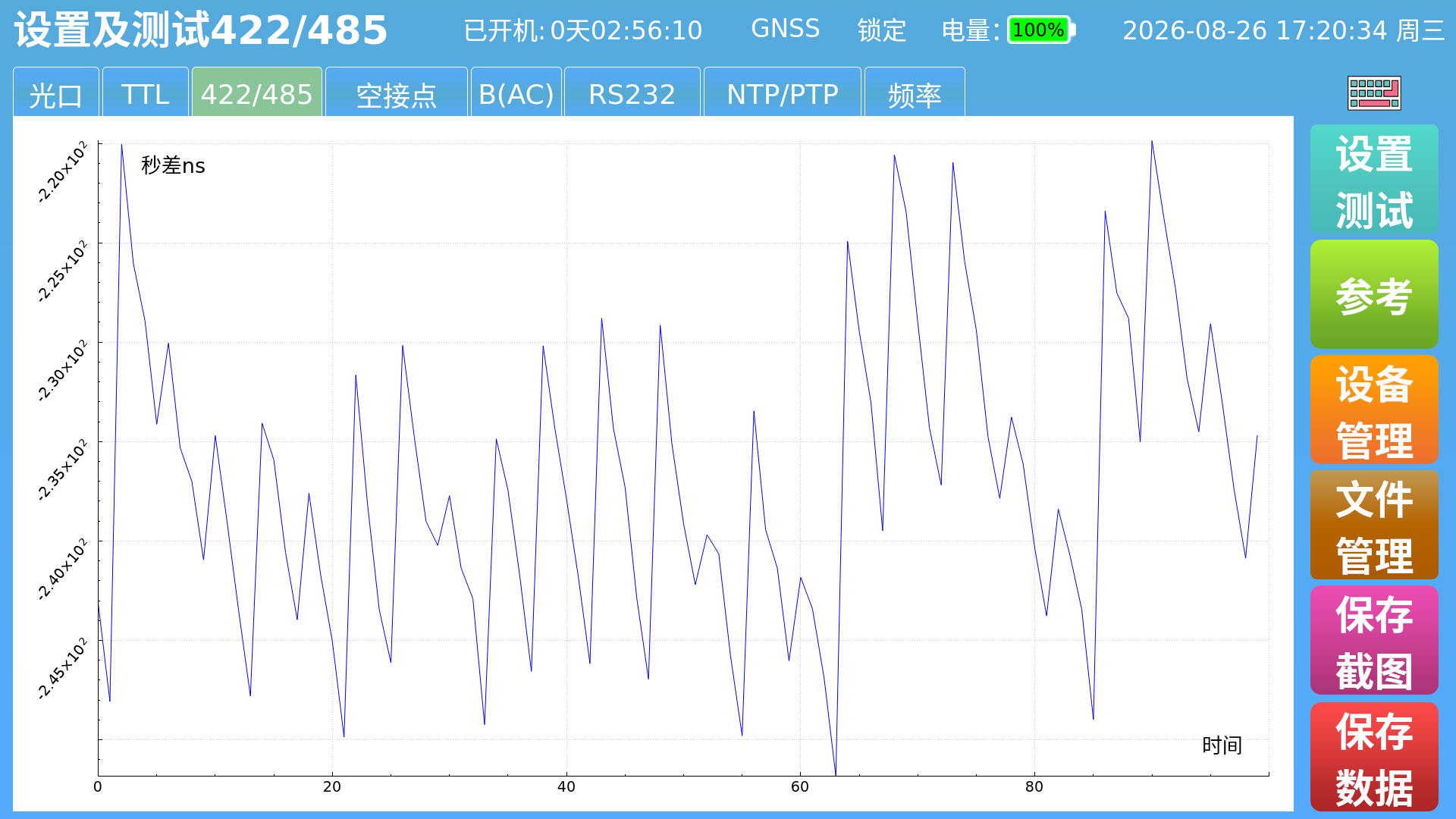

产品指标实测
