产品概览
T55mini 系列国产化 CPT 芯片原子钟，是国测量子公司推出的全新一代 CPT 原子钟，安装尺寸和通信协议兼容 T55 系列，同样的精度但更小型化的体积，使其特别适用于数据机房、车载高精度授时模块、小型 LTE 基站、便携式测试设备、通信机房等场合，为使用者节省空间，提高系统容量，节省耗电，提高能耗比，是各种传统机房、车载类高精度时钟产品的优秀替代者。
应用领域
数据机房
车载高精度授时
小型 LTE 基站
便携式测试设备
通信机房
可拖动卡片或使用左右箭头切换，键盘聚焦后可按方向键浏览。
技术指标
技术参数
产品指标
| 指标 | T53mini | T55mini | T57mini |
|---|---|---|---|
| 型号 | T53mini | T55mini | T57mini |
| 尺寸 | 50.8×50.8×12.5mm（公差±0.5） | 50.8×50.8×12.5mm（公差±0.5） | 50.8×50.8×12.5mm（公差±0.5） |
| 重量 | ≤65g | ≤65g | ≤65g |
| 电源电压 | +5Vdc±0.2 | +5Vdc±0.2 | +5Vdc±0.2 |
| 启动功耗 | ≤10W | ≤10W | ≤10W |
| 稳态功耗（常温） | ≤3W | ≤3W | ≤3W |
| 输出信号特性 / 输出频率 | 10MHz | 10MHz | 10MHz |
| 输出信号特性 / 输出波形 | 方波（LVCMOS） | 方波（LVCMOS） | 方波（LVCMOS） |
| 输出信号特性 / 单边带相位噪声 1Hz | ≤-65dBc/Hz | ≤-65dBc/Hz | ≤-65dBc/Hz |
| 输出信号特性 / 单边带相位噪声 10Hz | ≤-95dBc/Hz | ≤-95dBc/Hz | ≤-95dBc/Hz |
| 输出信号特性 / 单边带相位噪声 100Hz | ≤-120dBc/Hz | ≤-120dBc/Hz | ≤-120dBc/Hz |
| 输出信号特性 / 单边带相位噪声 1kHz | ≤-135dBc/Hz | ≤-135dBc/Hz | ≤-135dBc/Hz |
| 输出信号特性 / 单边带相位噪声 10kHz | ≤-140dBc/Hz | ≤-140dBc/Hz | ≤-140dBc/Hz |
| 频率特性 / 频率稳定度 δy(1s) | 5E-11 | 5E-11 | 3E-11 |
型号
- T53mini
- T53mini
- T55mini
- T55mini
- T57mini
- T57mini
尺寸
- T53mini
- 50.8×50.8×12.5mm（公差±0.5）
- T55mini
- 50.8×50.8×12.5mm（公差±0.5）
- T57mini
- 50.8×50.8×12.5mm（公差±0.5）
重量
- T53mini
- ≤65g
- T55mini
- ≤65g
- T57mini
- ≤65g
电源电压
- T53mini
- +5Vdc±0.2
- T55mini
- +5Vdc±0.2
- T57mini
- +5Vdc±0.2
启动功耗
- T53mini
- ≤10W
- T55mini
- ≤10W
- T57mini
- ≤10W
稳态功耗（常温）
- T53mini
- ≤3W
- T55mini
- ≤3W
- T57mini
- ≤3W
输出信号特性 / 输出频率
- T53mini
- 10MHz
- T55mini
- 10MHz
- T57mini
- 10MHz
输出信号特性 / 输出波形
- T53mini
- 方波（LVCMOS）
- T55mini
- 方波（LVCMOS）
- T57mini
- 方波（LVCMOS）
输出信号特性 / 单边带相位噪声 1Hz
- T53mini
- ≤-65dBc/Hz
- T55mini
- ≤-65dBc/Hz
- T57mini
- ≤-65dBc/Hz
输出信号特性 / 单边带相位噪声 10Hz
- T53mini
- ≤-95dBc/Hz
- T55mini
- ≤-95dBc/Hz
- T57mini
- ≤-95dBc/Hz
输出信号特性 / 单边带相位噪声 100Hz
- T53mini
- ≤-120dBc/Hz
- T55mini
- ≤-120dBc/Hz
- T57mini
- ≤-120dBc/Hz
输出信号特性 / 单边带相位噪声 1kHz
- T53mini
- ≤-135dBc/Hz
- T55mini
- ≤-135dBc/Hz
- T57mini
- ≤-135dBc/Hz
输出信号特性 / 单边带相位噪声 10kHz
- T53mini
- ≤-140dBc/Hz
- T55mini
- ≤-140dBc/Hz
- T57mini
- ≤-140dBc/Hz
频率特性 / 频率稳定度 δy(1s)
- T53mini
- 5E-11
- T55mini
- 5E-11
- T57mini
- 3E-11
产品指标（续）
| 指标 | T53mini | T55mini | T57mini |
|---|---|---|---|
| 频率特性 / 频率稳定度 δy(100s) | 5E-12 | 5E-12 | 3E-12 |
| 频率特性 / 频率稳定度 δy(1000s) | 3E-12 | 3E-12 | 1E-12 |
| 频率特性 / 频率漂移率（开机 1d 后） | 2E-11/天 | 5E-12/天 | 5E-12/天 |
| 频率特性 / 出厂频率准确度 | ±5E-11 | ±5E-11 | ±5E-11 |
| 频率特性 / 驯服频率准确度（24h） | ±1E-12 | ±1E-12 | ±1E-12 |
| 频率特性 / 频率温度特性 | ≤5E-10 | ≤1E-10 | ≤1E-10 |
| 开机&锁定 / 常温锁定时间 | ≤5分钟 | ≤5分钟 | ≤5分钟 |
| 开机&锁定 / 锁定指示：锁定 | 0V~0.4V | 0V~0.4V | 0V~0.4V |
| 开机&锁定 / 锁定指示：未锁定 | 2.2V~3.4V | 2.2V~3.4V | 2.2V~3.4V |
| 同步与守时 / 1PPS 同步误差 | ≤50ns | ≤50ns | ≤50ns |
| 同步与守时 / 守时性能（驯服 1d，守时 1d） | ≤3μs | ≤1μs | ≤1μs（≤5μs，驯服 2 小时、守时 24 小时） |
| 环境适应性 / 工作温度 | -40℃~+70℃ | -40℃~+70℃ | -40℃~+70℃ |
| 环境适应性 / 存储温度 | -55℃~+85℃ | -55℃~+85℃ | -55℃~+85℃ |
| 环境适应性 / 磁场 | ≤2Gauss | ≤2Gauss | ≤2Gauss |
| MTBF | ≥100000h | ≥100000h | ≥100000h |
频率特性 / 频率稳定度 δy(100s)
- T53mini
- 5E-12
- T55mini
- 5E-12
- T57mini
- 3E-12
频率特性 / 频率稳定度 δy(1000s)
- T53mini
- 3E-12
- T55mini
- 3E-12
- T57mini
- 1E-12
频率特性 / 频率漂移率（开机 1d 后）
- T53mini
- 2E-11/天
- T55mini
- 5E-12/天
- T57mini
- 5E-12/天
频率特性 / 出厂频率准确度
- T53mini
- ±5E-11
- T55mini
- ±5E-11
- T57mini
- ±5E-11
频率特性 / 驯服频率准确度（24h）
- T53mini
- ±1E-12
- T55mini
- ±1E-12
- T57mini
- ±1E-12
频率特性 / 频率温度特性
- T53mini
- ≤5E-10
- T55mini
- ≤1E-10
- T57mini
- ≤1E-10
开机&锁定 / 常温锁定时间
- T53mini
- ≤5分钟
- T55mini
- ≤5分钟
- T57mini
- ≤5分钟
开机&锁定 / 锁定指示：锁定
- T53mini
- 0V~0.4V
- T55mini
- 0V~0.4V
- T57mini
- 0V~0.4V
开机&锁定 / 锁定指示：未锁定
- T53mini
- 2.2V~3.4V
- T55mini
- 2.2V~3.4V
- T57mini
- 2.2V~3.4V
同步与守时 / 1PPS 同步误差
- T53mini
- ≤50ns
- T55mini
- ≤50ns
- T57mini
- ≤50ns
同步与守时 / 守时性能（驯服 1d，守时 1d）
- T53mini
- ≤3μs
- T55mini
- ≤1μs
- T57mini
- ≤1μs（≤5μs，驯服 2 小时、守时 24 小时）
环境适应性 / 工作温度
- T53mini
- -40℃~+70℃
- T55mini
- -40℃~+70℃
- T57mini
- -40℃~+70℃
环境适应性 / 存储温度
- T53mini
- -55℃~+85℃
- T55mini
- -55℃~+85℃
- T57mini
- -55℃~+85℃
环境适应性 / 磁场
- T53mini
- ≤2Gauss
- T55mini
- ≤2Gauss
- T57mini
- ≤2Gauss
MTBF
- T53mini
- ≥100000h
- T55mini
- ≥100000h
- T57mini
- ≥100000h

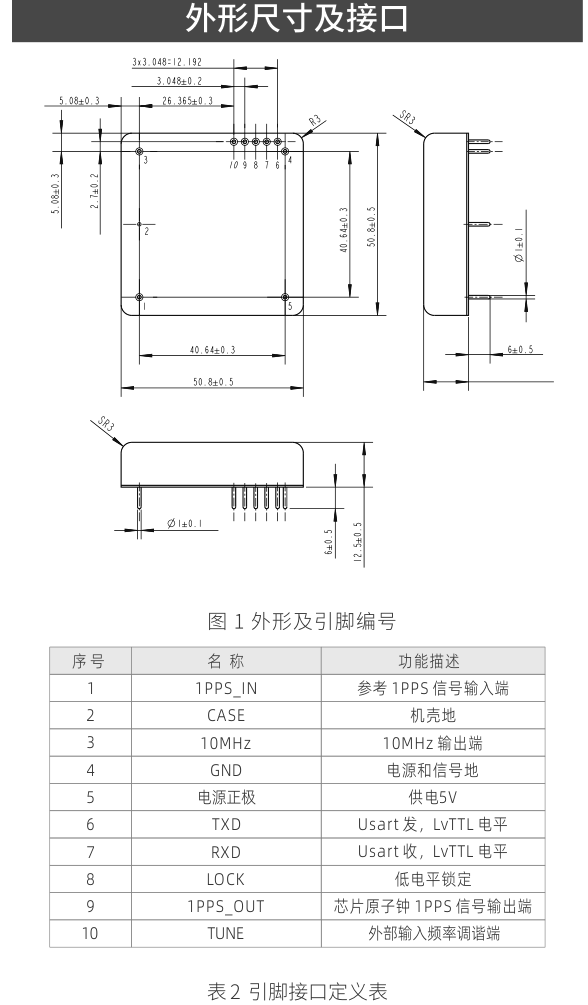

引脚接口定义
| 序号 | 名称 | 功能描述 |
|---|---|---|
| 1 | 1PPS_IN | 参考 1PPS 信号输入端 |
| 2 | CASE | 机壳地 |
| 3 | 10MHz | 10MHz 输出端 |
| 4 | GND | 电源和信号地 |
| 5 | +5V | 供电 5V |
| 6 | TXD | Usart 发，LvTTL 电平 |
| 7 | RXD | Usart 收，LvTTL 电平 |
| 8 | LOCK | 低电平锁定 |
| 9 | 1PPS_OUT | 芯片原子钟 1PPS 信号输出端 |
| 10 | TUNE | 外部输入频率调谐端 |
1
- 名称
- 1PPS_IN
- 功能描述
- 参考 1PPS 信号输入端
2
- 名称
- CASE
- 功能描述
- 机壳地
3
- 名称
- 10MHz
- 功能描述
- 10MHz 输出端
4
- 名称
- GND
- 功能描述
- 电源和信号地
5
- 名称
- +5V
- 功能描述
- 供电 5V
6
- 名称
- TXD
- 功能描述
- Usart 发，LvTTL 电平
7
- 名称
- RXD
- 功能描述
- Usart 收，LvTTL 电平
8
- 名称
- LOCK
- 功能描述
- 低电平锁定
9
- 名称
- 1PPS_OUT
- 功能描述
- 芯片原子钟 1PPS 信号输出端
10
- 名称
- TUNE
- 功能描述
- 外部输入频率调谐端
