产品概览
LFC-01单通道计数器模块是一款小型化、低功耗的高精度频率测量模块，支持 TTL 信号输入和 RS422/RS485 数据输出，内置高精度时钟源。模块可配置 1Hz、10Hz、20Hz、50Hz 或 100Hz 输出速率，并支持多模块同步测量，适合光泵磁力仪、精密仪器、工业自动化和嵌入式测量系统。
应用领域
光泵磁力仪与磁场测量
精密仪器频率检测
工业自动化与转速测量
嵌入式测控与物联网
可拖动卡片或使用左右箭头切换，键盘聚焦后可按方向键浏览。
技术指标
技术参数
测量与通信
| 参数 | 数值 |
|---|---|
| 输入频率范围 | 8kHz～950kHz，其他范围可定制 |
| 输入信号 | TTL，3.3V～5V |
| 测量精度 | ≤1mHz（输出速率10Hz） |
| 测量分辨率 | 0.1mHz |
| 数据输出 | RS422/RS485，57600bps，8N1 |
| 输出速率 | 1Hz、10Hz、20Hz、50Hz、100Hz 可配置 |
输入频率范围
- 数值
- 8kHz～950kHz，其他范围可定制
输入信号
- 数值
- TTL，3.3V～5V
测量精度
- 数值
- ≤1mHz（输出速率10Hz）
测量分辨率
- 数值
- 0.1mHz
数据输出
- 数值
- RS422/RS485，57600bps，8N1
输出速率
- 数值
- 1Hz、10Hz、20Hz、50Hz、100Hz 可配置
结构与环境
| 参数 | 数值 |
|---|---|
| 供电 | DC 4.7V～5.3V |
| 功耗 | 0.9W～1.0W，≤1W |
| 尺寸 | 60×46×10mm |
| 工作温度 | -20℃～+70℃ |
供电
- 数值
- DC 4.7V～5.3V
功耗
- 数值
- 0.9W～1.0W，≤1W
尺寸
- 数值
- 60×46×10mm
工作温度
- 数值
- -20℃～+70℃

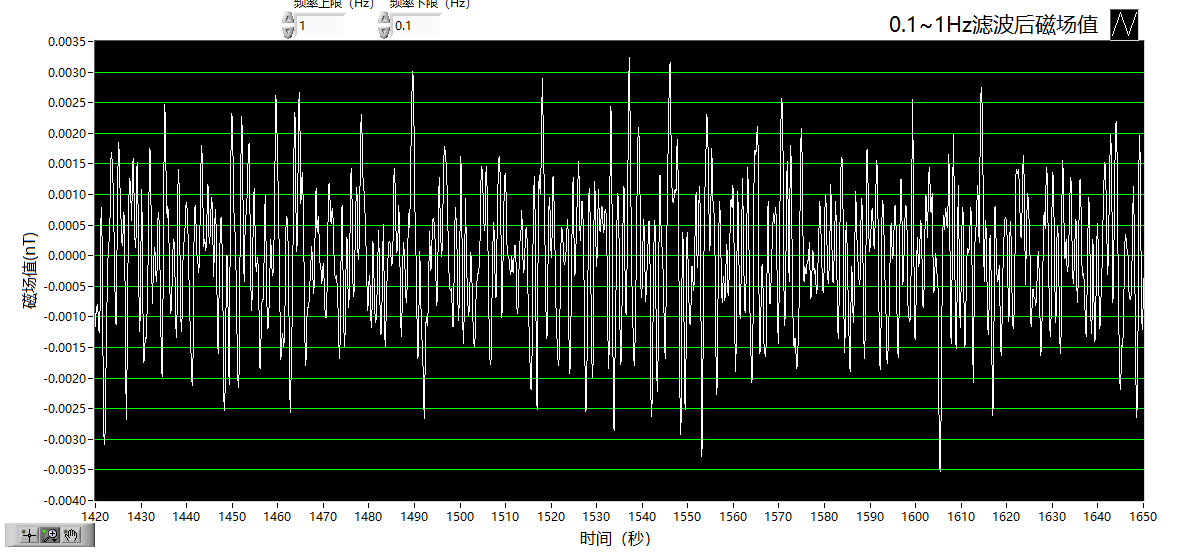

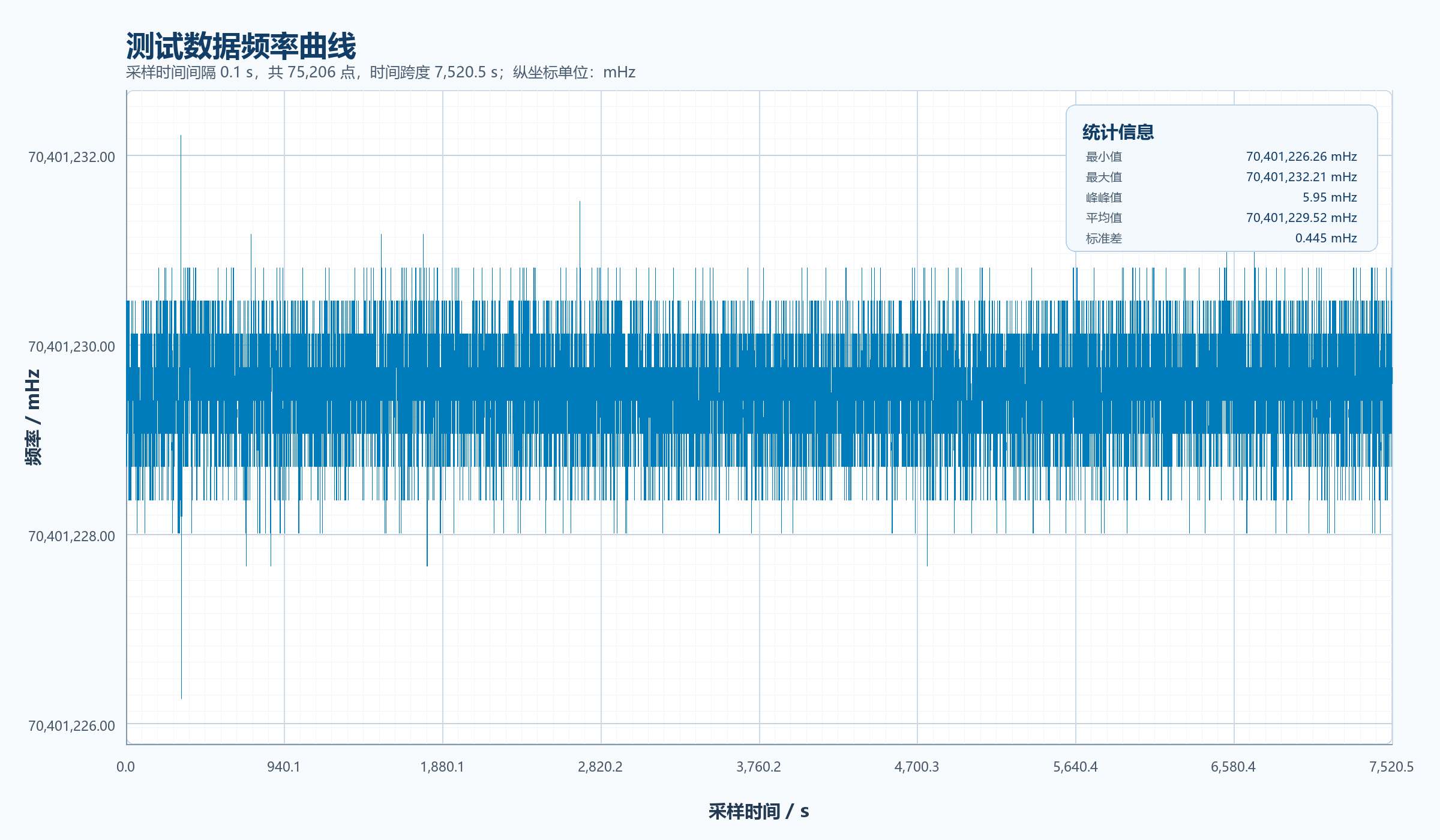

产品指标实测
