T55 系列芯片原子钟

产品概览

T55 系列国产化 CPT 芯片原子钟,安装尺寸和通信协议兼容 Microchip SA.5X 系列芯片原子钟。比肩传统铷钟的精度但更低功耗的特性,使其特别适用于 LTE 基站、智能电网、企业网、便携式测试设备、数据通信机房等场合,是传统小铷钟类产品的优秀替代者。

兼容 Microchip SA.5X 系列安装尺寸和通信协议,便于替代集成
10MHz、1PPS 输入输出完整,适合系统级授时和驯服
≤3W 稳态功耗和 -40℃~+70℃ 工作温度,适合长期在线部署
国产化 CPT 核心器件,降低关键时钟源供应链风险
T55 系列芯片原子钟

应用领域

技术指标

10MHzLVCMOS 输出频率
≤3W常温 稳态功耗
≤50ns 1PPS 同步误差
≥100000h MTBF

技术参数

产品指标

产品指标参数表
指标 T53 T55 T57
型号 T53 T55 T57
尺寸 50.8×50.8×17.8mm(公差±0.5) 50.8×50.8×17.8mm(公差±0.5) 50.8×50.8×17.8mm(公差±0.5)
重量 ≤100g ≤100g ≤100g
电源电压 +5Vdc±0.2 +5Vdc±0.2 +5Vdc±0.2
启动功耗 ≤10W ≤10W ≤10W
稳态功耗(常温) ≤3W ≤3W ≤3W
输出信号特性 / 输出频率 10MHz 10MHz 10MHz
输出信号特性 / 输出波形 方波(LVCMOS) 方波(LVCMOS) 方波(LVCMOS)
输出信号特性 / 单边带相位噪声 1Hz ≤-65dBc/Hz ≤-65dBc/Hz ≤-65dBc/Hz
输出信号特性 / 单边带相位噪声 10Hz ≤-95dBc/Hz ≤-95dBc/Hz ≤-95dBc/Hz
输出信号特性 / 单边带相位噪声 100Hz ≤-120dBc/Hz ≤-120dBc/Hz ≤-120dBc/Hz
输出信号特性 / 单边带相位噪声 1kHz ≤-135dBc/Hz ≤-135dBc/Hz ≤-135dBc/Hz
输出信号特性 / 单边带相位噪声 10kHz ≤-140dBc/Hz ≤-140dBc/Hz ≤-140dBc/Hz
频率特性 / 频率稳定度 δy(1s) 5E-11 5E-11 3E-11

型号

T53
T53
T55
T55
T57
T57

尺寸

T53
50.8×50.8×17.8mm(公差±0.5)
T55
50.8×50.8×17.8mm(公差±0.5)
T57
50.8×50.8×17.8mm(公差±0.5)

重量

T53
≤100g
T55
≤100g
T57
≤100g

电源电压

T53
+5Vdc±0.2
T55
+5Vdc±0.2
T57
+5Vdc±0.2

启动功耗

T53
≤10W
T55
≤10W
T57
≤10W

稳态功耗(常温)

T53
≤3W
T55
≤3W
T57
≤3W

输出信号特性 / 输出频率

T53
10MHz
T55
10MHz
T57
10MHz

输出信号特性 / 输出波形

T53
方波(LVCMOS)
T55
方波(LVCMOS)
T57
方波(LVCMOS)

输出信号特性 / 单边带相位噪声 1Hz

T53
≤-65dBc/Hz
T55
≤-65dBc/Hz
T57
≤-65dBc/Hz

输出信号特性 / 单边带相位噪声 10Hz

T53
≤-95dBc/Hz
T55
≤-95dBc/Hz
T57
≤-95dBc/Hz

输出信号特性 / 单边带相位噪声 100Hz

T53
≤-120dBc/Hz
T55
≤-120dBc/Hz
T57
≤-120dBc/Hz

输出信号特性 / 单边带相位噪声 1kHz

T53
≤-135dBc/Hz
T55
≤-135dBc/Hz
T57
≤-135dBc/Hz

输出信号特性 / 单边带相位噪声 10kHz

T53
≤-140dBc/Hz
T55
≤-140dBc/Hz
T57
≤-140dBc/Hz

频率特性 / 频率稳定度 δy(1s)

T53
5E-11
T55
5E-11
T57
3E-11

产品指标(续)

产品指标续表
指标 T53 T55 T57
频率特性 / 频率稳定度 δy(100s) 5E-12 5E-12 3E-12
频率特性 / 频率稳定度 δy(1000s) 3E-12 3E-12 1E-12
频率特性 / 频率漂移率(开机 1d 后) 5E-12/天 2E-11/天 5E-12/天
频率特性 / 出厂频率准确度 ±5E-11 ±5E-11 ±5E-11
频率特性 / 驯服频率准确度(24h) ±1E-12 ±1E-12 ±1E-12
频率特性 / 频率温度特性 ≤5E-10 ≤1E-10 ≤1E-10
开机&锁定 / 常温锁定时间 ≤5分钟 ≤5分钟 ≤5分钟
开机&锁定 / 锁定指示:锁定 0V~0.4V 0V~0.4V 0V~0.4V
开机&锁定 / 锁定指示:未锁定 2.2V~3.4V 2.2V~3.4V 2.2V~3.4V
同步与守时 / 1PPS 同步误差 ≤50ns ≤50ns ≤50ns
同步与守时 / 守时性能(驯服 1d,守时 1d) ≤1μs ≤1μs(≤5μs,驯服 2 小时、守时 24 小时) ≤3μs
环境适应性 / 工作温度 -40℃~+70℃ -40℃~+70℃ -40℃~+70℃
环境适应性 / 存储温度 -55℃~+85℃ -55℃~+85℃ -55℃~+85℃
环境适应性 / 磁场 ≤2Gauss ≤2Gauss ≤2Gauss
MTBF ≥100000h ≥100000h ≥100000h

频率特性 / 频率稳定度 δy(100s)

T53
5E-12
T55
5E-12
T57
3E-12

频率特性 / 频率稳定度 δy(1000s)

T53
3E-12
T55
3E-12
T57
1E-12

频率特性 / 频率漂移率(开机 1d 后)

T53
5E-12/天
T55
2E-11/天
T57
5E-12/天

频率特性 / 出厂频率准确度

T53
±5E-11
T55
±5E-11
T57
±5E-11

频率特性 / 驯服频率准确度(24h)

T53
±1E-12
T55
±1E-12
T57
±1E-12

频率特性 / 频率温度特性

T53
≤5E-10
T55
≤1E-10
T57
≤1E-10

开机&锁定 / 常温锁定时间

T53
≤5分钟
T55
≤5分钟
T57
≤5分钟

开机&锁定 / 锁定指示:锁定

T53
0V~0.4V
T55
0V~0.4V
T57
0V~0.4V

开机&锁定 / 锁定指示:未锁定

T53
2.2V~3.4V
T55
2.2V~3.4V
T57
2.2V~3.4V

同步与守时 / 1PPS 同步误差

T53
≤50ns
T55
≤50ns
T57
≤50ns

同步与守时 / 守时性能(驯服 1d,守时 1d)

T53
≤1μs
T55
≤1μs(≤5μs,驯服 2 小时、守时 24 小时)
T57
≤3μs

环境适应性 / 工作温度

T53
-40℃~+70℃
T55
-40℃~+70℃
T57
-40℃~+70℃

环境适应性 / 存储温度

T53
-55℃~+85℃
T55
-55℃~+85℃
T57
-55℃~+85℃

环境适应性 / 磁场

T53
≤2Gauss
T55
≤2Gauss
T57
≤2Gauss

MTBF

T53
≥100000h
T55
≥100000h
T57
≥100000h

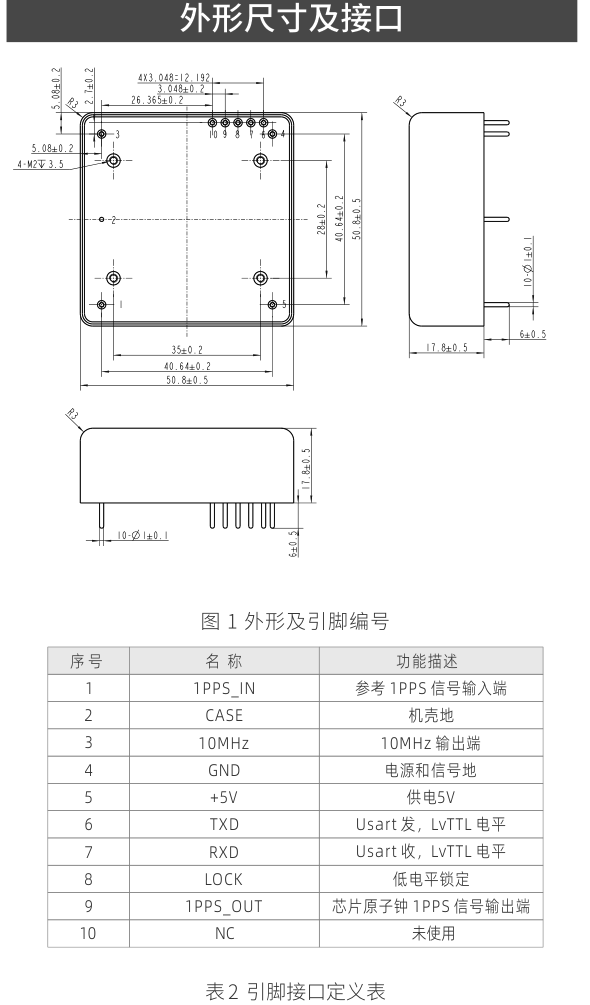

引脚接口定义

引脚接口定义参数表
序号 名称 功能描述
1 1PPS_IN 参考 1PPS 信号输入端
2 CASE 机壳地
3 10MHz 10MHz 输出端
4 GND 电源和信号地
5 +5V 供电 5V
6 TXD Usart 发,LvTTL 电平
7 RXD Usart 收,LvTTL 电平
8 LOCK 低电平锁定
9 1PPS_OUT 芯片原子钟 1PPS 信号输出端
10 NC 未使用

1

名称
1PPS_IN
功能描述
参考 1PPS 信号输入端

2

名称
CASE
功能描述
机壳地

3

名称
10MHz
功能描述
10MHz 输出端

4

名称
GND
功能描述
电源和信号地

5

名称
+5V
功能描述
供电 5V

6

名称
TXD
功能描述
Usart 发,LvTTL 电平

7

名称
RXD
功能描述
Usart 收,LvTTL 电平

8

名称
LOCK
功能描述
低电平锁定

9

名称
1PPS_OUT
功能描述
芯片原子钟 1PPS 信号输出端

10

名称
NC
功能描述
未使用

产品指标实测

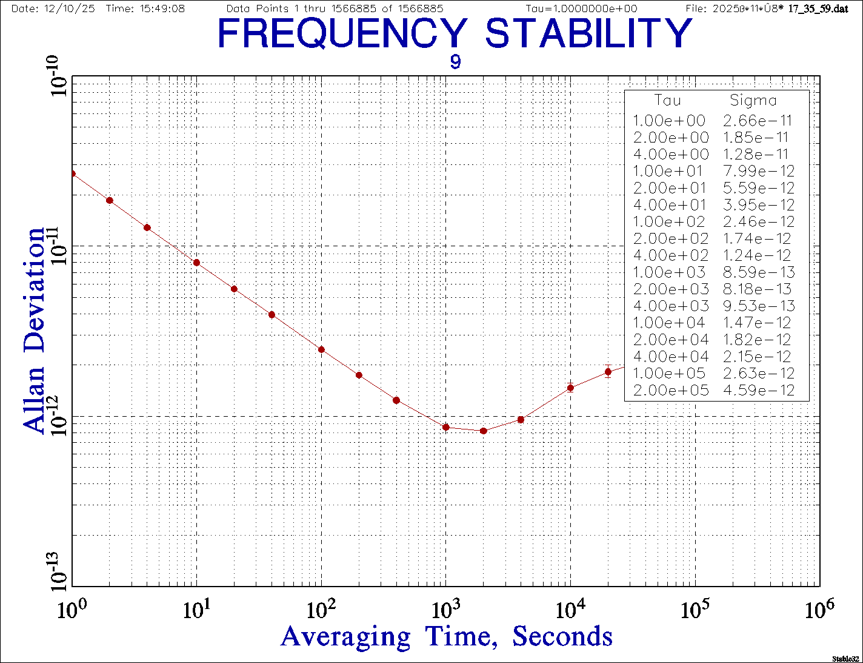

频率稳定度

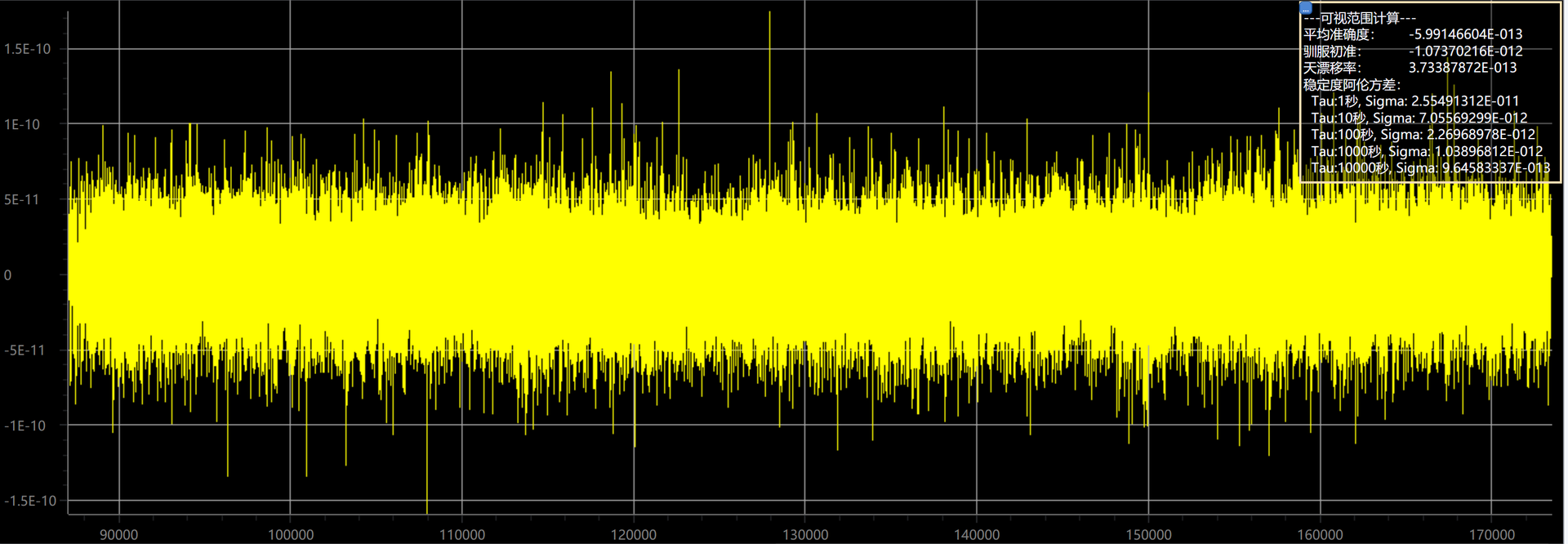

频率准确度

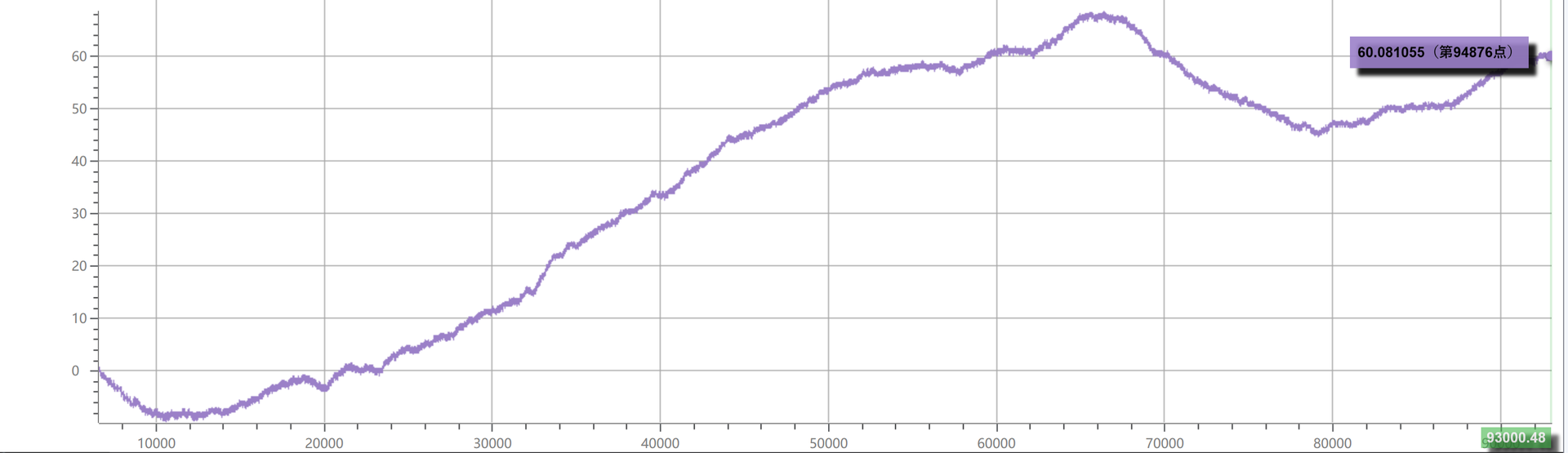

守时测量结果

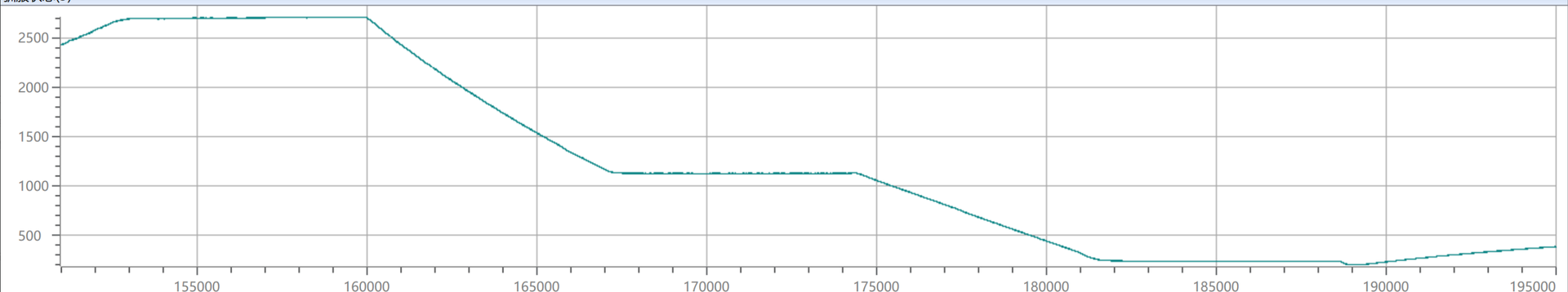

温度系数
